Fotobanner zur Präsentation der Kläranlage

Regenüberlaufbecken mit Pumpwerk Goedange 2 Village

Pläne

Pläne

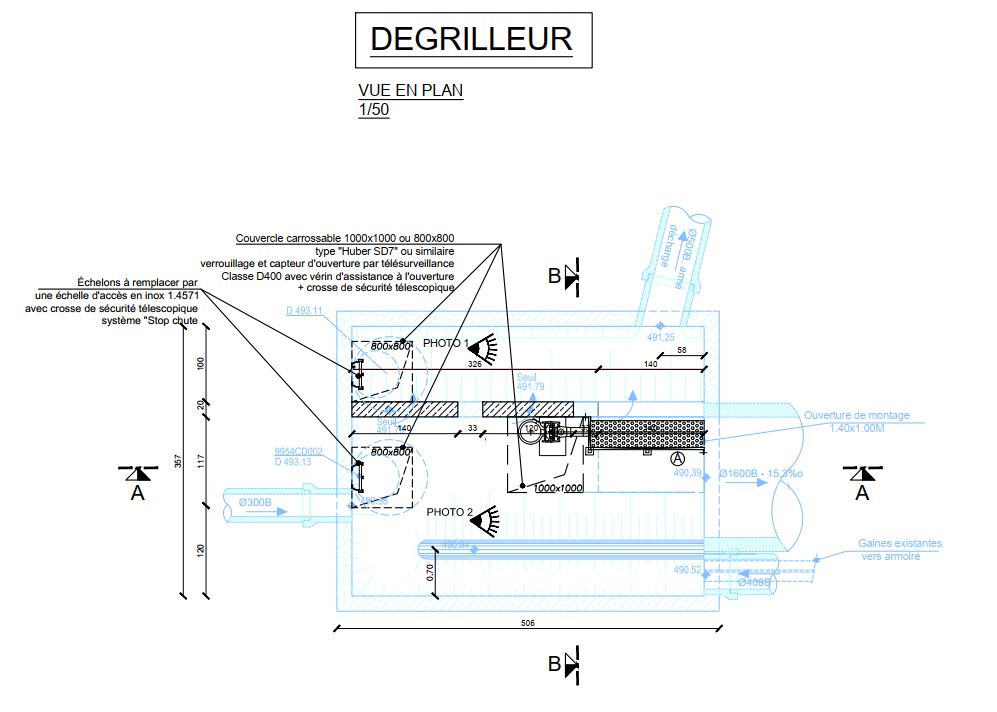

Abschlagsbauwerk Draufsicht

Abschlagsbauwerk Draufsicht

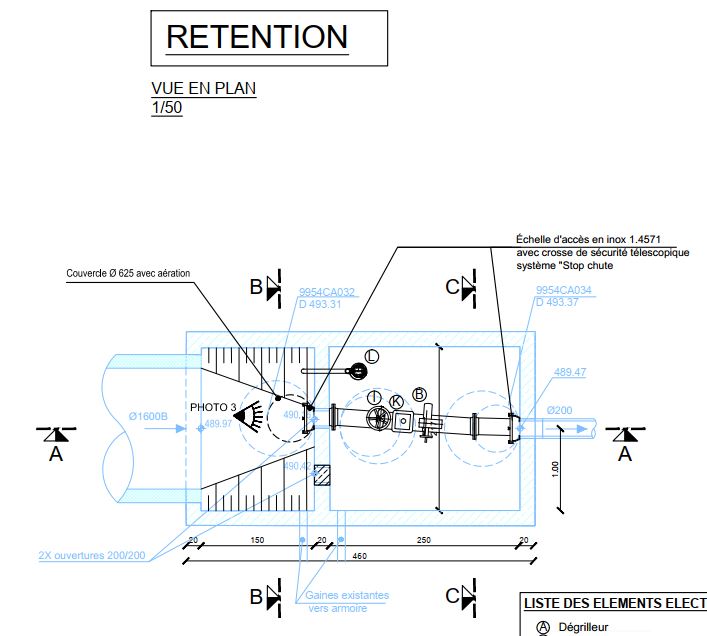

Drosselbauwerk Draufsicht

Drosselbauwerk Draufsicht

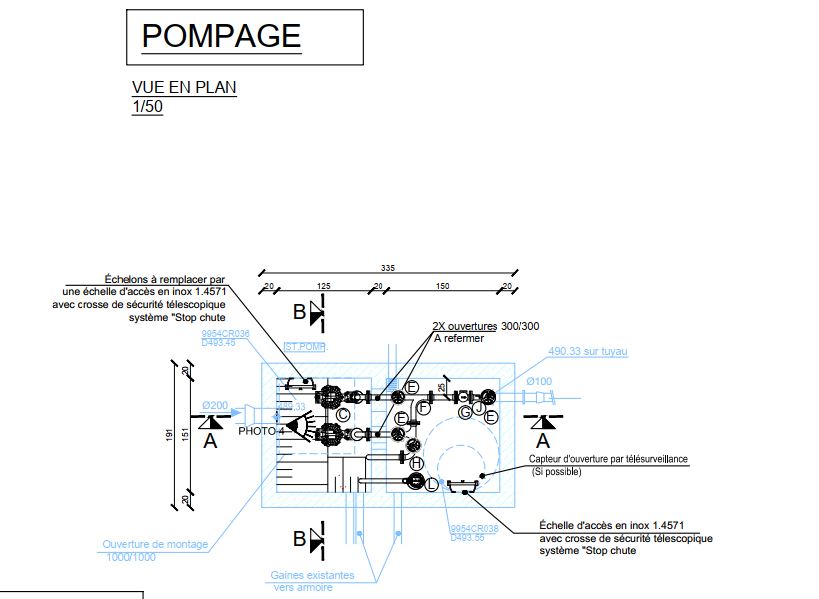

Pumpensumpf Draufsicht

Pumpensumpf Draufsicht

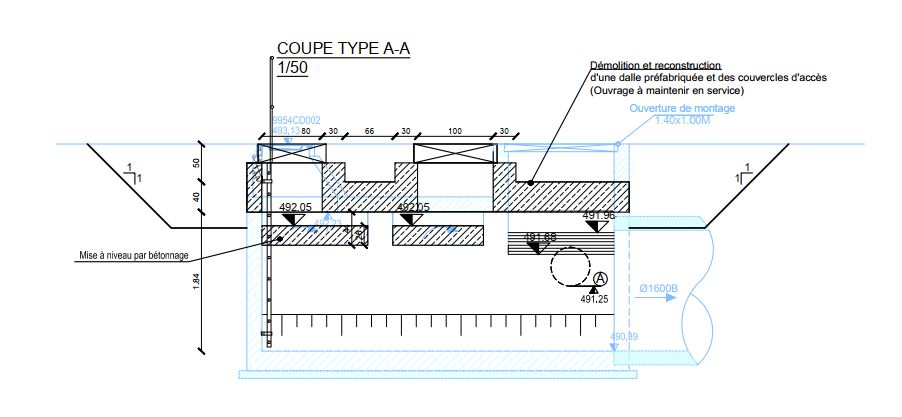

Abschlagsbauwerk Schnitt A-A

Abschlagsbauwerk Schnitt A-A

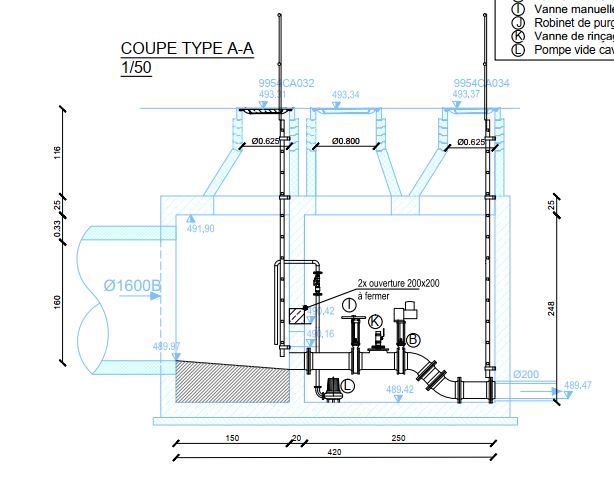

Drosselbauwerk Schnitt A-A

Drosselbauwerk Schnitt A-A

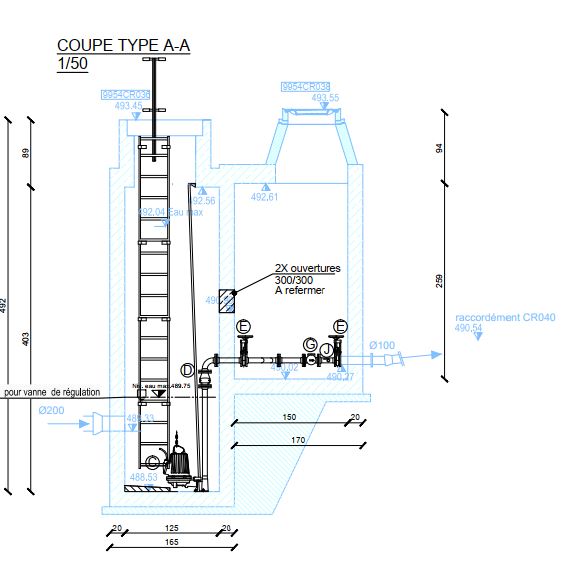

Pumpensumpf Schnitt A-A

Pumpensumpf Schnitt A-A

Den Bildlauf des Karussells anhalten

Starten Sie den Bildlauf im Karussell

Abschlagsbauwerk Draufsicht

Drosselbauwerk Draufsicht

Pumpensumpf Draufsicht

Abschlagsbauwerk Schnitt A-A

Drosselbauwerk Schnitt A-A

Pumpensumpf Schnitt A-A

Lageplan im PDF-Format
